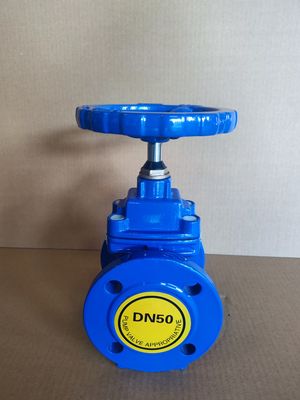

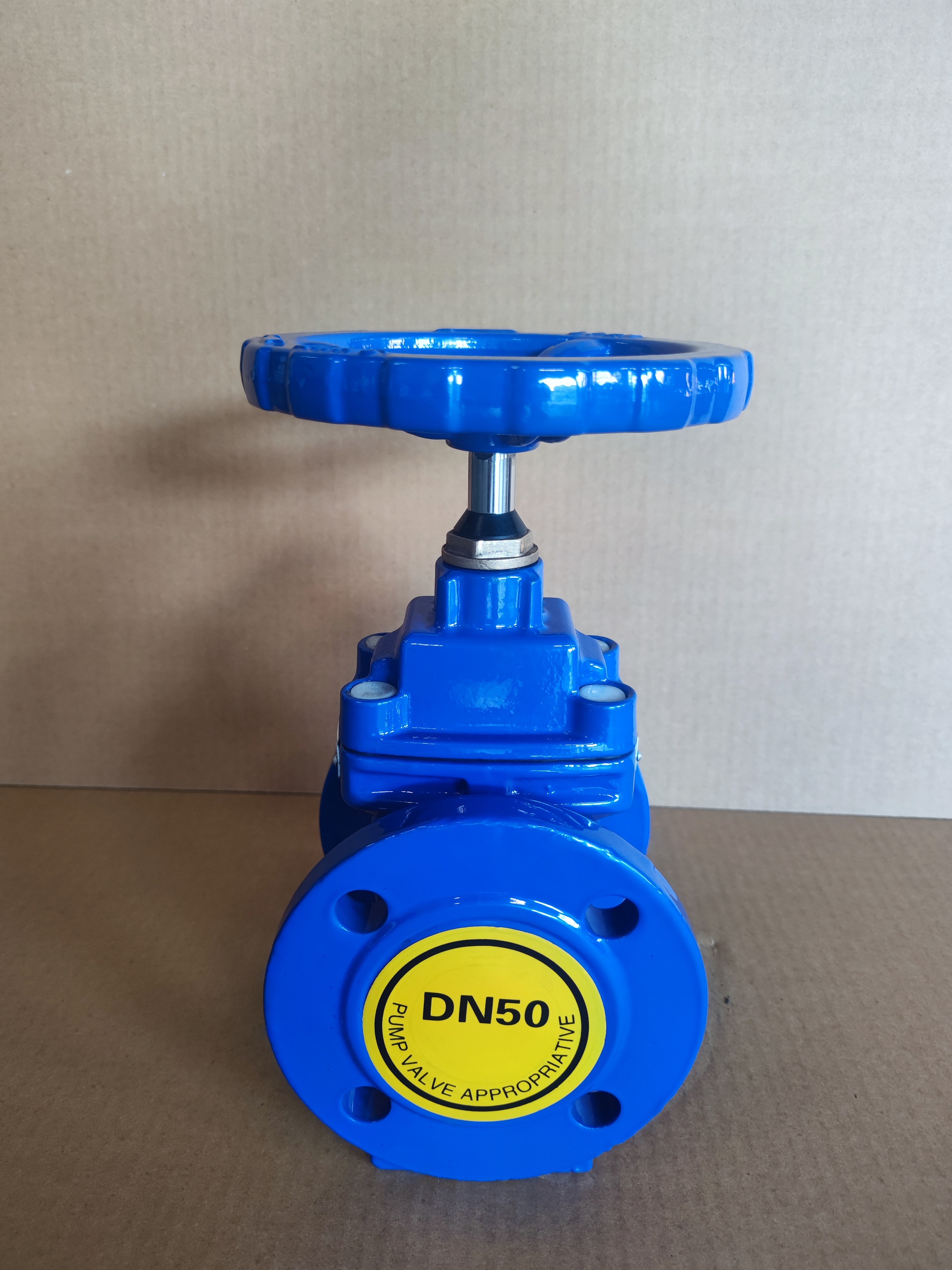

دریچه درب Pn16 با عملکرد دستی
| Place of Origin | China |
|---|---|
| نام تجاری | Youwei Fluid |
| گواهی | Quality system certificate |
| سند | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
توضیحات محصول
این دریچه آماده برای OEM دارای یکطراحی ساقه بدون بالا رفتنباصندلی لاستیکی انعطاف پذیر، اطمینان از عملکرد بدون مشکل و مهر و موم قابل اعتماد برای آب، نفت، گاز و آب های فاضلاب. ساخته شده ازآهن رسوب کشنده (GGG50)برای دوام، شیر با:درجه فشار PN10/16و پشتیبانی می کنداتصال های فرش دار(استانداردهای DIN2501/EN1092)
ویژگی های محصول
1. پوشش ضد خوردگی غیر سمی: هر دو سطح داخلی و خارجی از شیر است پوسته ایپوکسی غیر سمی پوشش الکتروستاتیک، عمر طولانی ضد خوردگی، می تواند به طور مستقیم در آب آشامیدنی استفاده می شود,صنعت مواد غذایی و دارویی.
2مواد: بدن شیر، هوب، دروازه و چرخ دست همه از آهن گره دار ساخته شده اند، با قدرت بالا و مقاومت در برابر خوردگی.صندلی شیر و بدن به طور کامل توسط ریختن دقیق بدون هر گونه ماشین آلات شکل گرفته است.
3. سه مهر و موم حلقه O، فشار آب تحت عمل محوری خود مهر و موم، هیچ مشکل تنظیم مهر بسته بندی.حلقه ضد گرد و غبار بالا جلوگیری از ناخالصی های خارجی از ورود به داخل مهر گودال.
4هنگامی که شیر به طور کامل باز می شود، دروازه به طور کامل از کانال جریان برداشته می شود و هیچ شکافی در پایین صندلی وجود ندارد، که جمع آوری انواع آسان نیست.این معادل لوله مستقیم است و کمترین مقاومت جریان را دارد.
مشخصات فنی
1طراحی مطابق با EN 1171, BS5163, EN 1074-1 و 2.
2ابعاد رو به رو با توجه به BS 5163، DIN3202
3آزمایش هیدرولیک مطابق با استاندارد EN 12266، IS05208
4حفاری فلنج با استاندارد EN 1092-2، ISO 7005-2.
پارامترهای فنی
پارامترهای فنی اصلی
|
فشار آزمایش |
PN10 پوسته: 1.5MPa |
مهر و موم: 1.1MPa مهر و موم: 1.76MPa مهر و موم: 2.75MPa |
|---|---|---|
| استاندارد اجرای |
DIN 1171 |
|
| راه رانندگی |
دستي، الکتريکي، پنوماتيک |
|
| دمای قابل استفاده |
0°C تا 80°C |
|
| پایان اتصال |
فلنج: BS EN1092-2 |
|
| درمان سطح |
پوشش پودری اپوکسی، 150-50Oum، مطابق با استاندارد AWWA C550. |
|
| دامنه کاربرد |
آب آشامیدنی، آب رسانی و تخلیه، تصفیه فاضلاب، آبیاری، تهویه مطبوع، لوله آتش سوزی و غیره. |
|
مواد قطعات اصلی
| نه | اجزا | مواد |
|---|---|---|
|
01 |
بدن |
آهن انعطاف پذیر GGG50 |
|
02 |
سنگ پلاستیکی |
آهن انعطاف پذیر GGG50/EPDM |
|
03 |
ساقه |
فولاد ضد زنگ Cr13, 304, 316 |
|
04 |
پیچ سر سوکت |
فولاد کربن گالوانیزه |
|
05 |
کلاهک |
آهن انعطاف پذیر GGG50 |
| 06 |
حلقه صفر |
NBR یا EPDM |
| 07 |
غده |
آهن انعطاف پذیر GGG50 |
| 08 |
چرخ دست |
آهن انعطاف پذیر GGG50 |
| 09 |
بولت شش گوشه ای |
فولاد کربن گالوانیزه |
| 10 |
گچ صاف |
فولاد کربن گالوانیزه |
| 11 |
حلقه گرد و غبار |
NBR یا EPDM |
| 12 |
بولت شش گوشه ای |
فولاد کربن گالوانیزه |
| 13 |
گچ صاف |
فولاد کربن گالوانیزه |
| 14 |
حلقۀ O |
NBR یا EPDM |
| 15 |
حلقه فشار |
مس H62 یا Hpb59-1 |
| 16 |
گاسکت پوشش |
EPDM |
| 17 |
مغز دیسک |
برنز ZQSn5-5-5 |
توجه: لیست مواد بالا چندگانه و موازی است، اولین پیکربندی اساسی است، اگر شما نیازهای دیگر دارید، لطفا در سفارش مشخص کنید.
لوازم جانبی اختیاری: کلاه چرخ دستی، دستگاه الکتریکی، دستگاه پنوماتیک، 2Cr13، 304، 316 stem H62، Hpb59-1 حلقه فشار مس.
