دریچه چک سوئیچ با درجه فشار PN 16 برای کار خودکار و مهر و موم فقره ای در سیستم های لوله کشی

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
محل منبع چین
نام تجاری YOUWEI
گواهی EAC CE

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
مواد ریخته گری، برنج، فولاد ضد زنگ، چدن نشکن، GGG40 اندازه پورت DN50-DN1200، استاندارد، 2"-24"، DN50-800،3/4"
قدرت دستی، الکتریکی فعال، هیدرولیک، چرخ دستی، GO فشار فشار متوسط، فشار کم، PN10-16، PN1.0/PN1.6،250PSI
دمای رسانه دمای متوسط، دمای معمولی، دمای پایین، -10 ~ 100 ℃ رسانه ها آب، نفت و غیره، گاز و غیره
برنامه عمومی، آبیاری، توزیع آب، صنعت، سیستم آب ساختار دروازه، پروانه، شیر دروازه بدون بالا آمدن
استاندارد یا غیر استاندارد استاندارد نام محصول شیر دروازه، شیر دریچه برقی چدنی با ساقه بدون بالا آمدن DN40-DN600، DIN/BS نوع دو سوکتی نوع ارتجاعی د
استاندارد DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 اندازه DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 To100
اتصال انتهای فلنج، دو فلنج، BSP، انتهای سوکت، نخ ماده جنس بدنه چدن داکتیل، DI/CI، DI، چدن، برنج
رنگ آبی، درخواست مشتری، نیاز مشتری، زرد، خاکستری متوسط آب، آب نفت گاز
تایپ کنید دریچه دروازه، باز معمولی، 2 طرفه، ساقه بدون افزایش / NRS نوع دریچه شیر دروازه
مهر و موم روکش لاستیکی، فلزی، PTFE
برجسته کردن

PN 16 دریچه چک سوئیچ,بازکننده اتوماتیک,دریچه ضد بازگشت با مهر و موم

,

Automatic Operation Check Valve

,

Bubble-Tight Seal Non-Return Valve
پیام بگذارید
توضیحات محصول

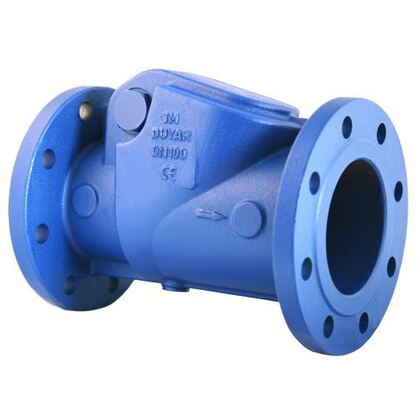

دریچه چک سوئیچ (PN 16)
دریچه چک سوئیچ (PN 16) یک دریچه خودکار بدون بازگشت است که برای جلوگیری از جریان معکوس و محافظت از تجهیزات حیاتی در سیستم های لوله کشی طراحی شده است.استفاده از یک دیسک چرخ دار که به طور آزاد در محور تکان می خورد، این شیر اجازه می دهد تا جریان جلو و به طور خودکار توسط گرانش و فشار جریان عقب بسته می شود. از آهن انعطاف پذیر یا آهن گچ ساخته شده است،عملکرد کم نگهداری در دستگاه های جریان افقی یا عمودی.
ویژگی های کلیدی و مزایای آن
  • کار خودکار:عملکرد بدون سیستم های قدرت یا کنترل خارجی. دیسک تحت فشار جریان جلو باز می شود و در هنگام توقف جریان یا معکوس شدن به سرعت بسته می شود.
  • مقاومت کم جریان:در موقعیت کاملا باز، دیسک از مسیر جریان دور می شود و یک گذرگاه صاف ارائه می دهد که کاهش فشار و آشفتگی را به حداقل می رساند.
  • مهر و موم محکم به حباب:مجهز به یک حلقه مهر و موم لاستومری بر روی دیسک است که با یک صندلی فلزی ماشین آلات یا پوشش داده شده در بدن، اطمینان از خاموش شدن مثبت و نشت صفر در موقعیت بسته است.
  • PN 16 فشار نامی:برای حداکثر فشار کاری 16 بار (1.6 MPa / 232 psi) در 20 °C (68 °F) ، مناسب برای طیف گسترده ای از کاربردهای صنعتی و شهری است.
  • ساخت و ساز محکم:بدن سنگین و اجزای داخلی برای مقاومت در برابر ضربه چکش آب و چرخه های مکرر طراحی شده اند.
  • طرح های چند دیسک و بازو:در دسترس با دیسک استاندارد، اهرم و وزن، یا طرح های کمک به بهار برای کنترل سرعت بسته شدن، کاهش ضربه، و فعال کردن عملیات در خطوط عمودی.
  • گزینه های سوراخ کامل و کاهش یافته:در دسترس برای متناسب با کاهش فشار خاص و نیازهای هزینه.
مشخصات فنی
مشخصات جزئیات
استانداردهای طراحی و تولید EN 12334، ISO 5752 (چشم به صورت) ، ISO 5208 (درجه نشت A)
درجه بندی فشار PN 16 (معادل کلاس 125)
محدوده اندازه DN 40 (11⁄2") تا DN 600 (24") (مجموعه معمولی)
مواد بدن آهن کش (EN-GJS-500-7) یا آهن ریخته (EN-GJL-250)
دیسک / کلپپر آهن نرم یا آهن ریخته شده، با حلقه مهر و موم استلاستومری کامل یا قابل تعویض (استانداردهای NBR یا EPDM)
حلقه صندلی صندلی کامل بدن یا حلقه ورودی فولاد ضد زنگ (AISI 304/316) برای مقاومت بیشتر در برابر فرسایش
پیچ های پیچ و بوچینگ ها فولاد ضد زنگ (AISI 304/316) برای حرکت محور بدون خوردگی
گاسکت استاندارد EPDM/NBR برای بسته بندی حلقه ای کامل، مناسب برای فلنج های PN 16/ کلاس 125
پوشش خارجی پوشش پودری اپوکسی با کیفیت بالا (تقریباً 250 μm) مطابق با استاندارد EN 14901، به طور معمول RAL 5012
انواع و پیکربندی
  • چک سوئیچ استاندارد (افقی):برای لوله های افقی با جهت جریان بالا. برای بسته شدن به جاذبه متکی است.
  • چک حرکت عمودی:به طور خاص با یک مکانیسم ضد وزن یا بهار طراحی شده است تا بسته شدن مناسب دیسک را در لوله های عمودی با جریان بالا تضمین کند.
  • چک بدون ضربه / ساکت:شامل یک اهرم خارجی و وزن یا مکانیسم بهار داخلی برای کمک به بسته شدن سریع و کنترل شده قبل از برگشت جریان، به طور موثر جلوگیری از چکش آب و ضربه دیسک است.
  • نوع وافره (دو صفحه):یک جایگزین فشرده و سبک برای کاربردهای فضای محدود (معمولا PN16 / PN40، دسته بندی محصول جداگانه).
بسته بندی گزینه های استومر
  • NBR (نیترل):استاندارد برای آب، روغن، سوخت و هیدروکربن.
  • EPDM:استاندارد برای آب آشامیدنی، آب گرم (تا 120 درجه سانتیگراد) ، بخار و مواد شیمیایی ضعیف.
  • FKM (Viton ®):برای مواد شیمیایی خشن، دمای بالا و هیدروکربن های عطرآمیز.
  • HNBR، CR (Neoprene):در دسترس برای وظایف خاص شیمیایی یا آب دریا.
درخواست ها
  • خطوط تخلیه پمپ: برای جلوگیری از جریان عقب و حفاظت از پمپ ها
  • سیستم های آب و فاضلاب: در شبکه های انتقال و توزیع
  • سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع (HVAC): در مدار های خنک کننده و گرمایش
  • سیستم های حفاظت از آتش: در خطوط اسپریکر و لوله های ایستاده
  • خطوط فرآیند صنعتی: برای خدمات آب، مواد شیمیایی و سایر رسانه های عمومی (مربوط به سازگاری)
  • سیستم آبیاری و آب رسانی
یادداشت های مهم نصب و انتخاب
جهت جریان و جهت گیری:باید با جهت جریان صحیح نصب شود (پیکان بر روی بدن). چک های سوئیچ استاندارد نیاز به نصب کاملا افقی با پین چرخش دیسک افقی دارند.نصب عمودی فقط با دریچه های باز کن حرکت عمودی طراحی شده مجاز است..
اندازه:دریچه باید برای سرعت جریان واقعی اندازه گیری شود. دریچه های کوچک باعث کاهش فشار بالا و فرسایش زودرس می شوند. دریچه های بزرگ ممکن است منجر به فلاتر دیسک و شکست زودرس شود.
کاهش آب چکش:در سیستم هایی که احتمال خاموش شدن سریع پمپ یا معکوس شدن جریان در آنها وجود دارد، به شدت توصیه می شود که یک دریچه بازکاری بدون ضربه (خاموش) یا یک دستگاه خارجی استفاده شود.
مسیر مستقیم رو به بالا/رو به پایین:برای اطمینان از جریان پایدار و عملکرد مناسب دیسک، قبل و بعد از شیر، دستورالعمل های تولید کننده برای حداقل طول لوله مستقیم را بررسی کنید.
نامگذاری سفارش
نمونه ی فرمت کد سفارش:
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(قفل بازرسی سوئیچ، اندازه DN200، فشار PN16, بدن آهن انعطاف پذیر، مهر EPDM، نوع افقی استاندارد، انتهای فلنج)
